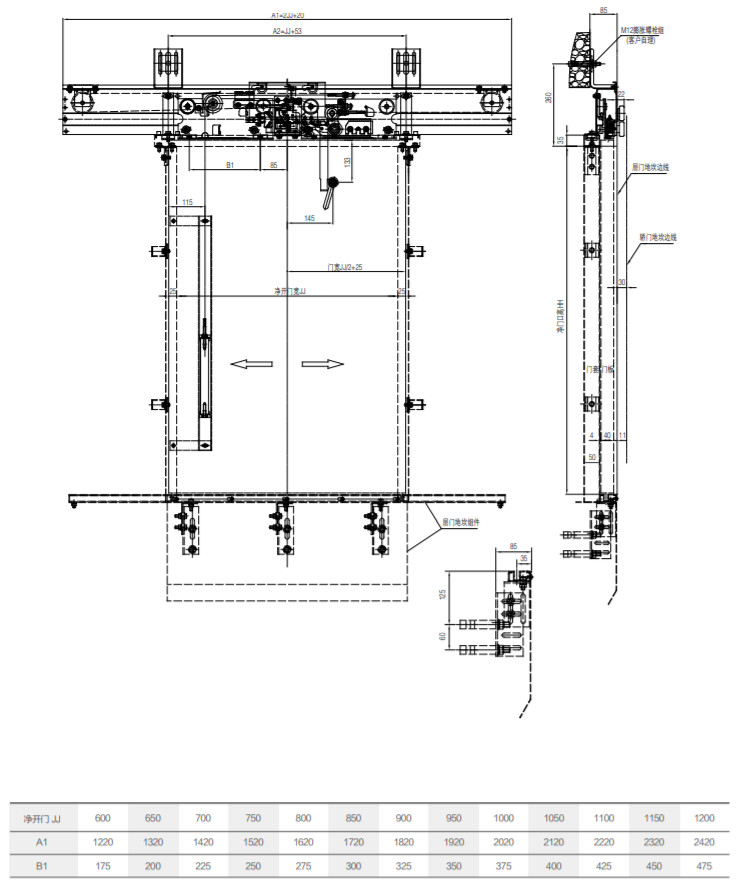

2-blêden sintraal iepenende lâningsdoarapparaat THY-LD-B
1. De ûntslutingsmetoade is om it doarpaniel te ûntsluten en de 45Kg pendel-ynslachtest te slagjen.
2. De doar wurdt twongen om te sluten mei in swiere hammer, en de swiere hammer en de liedingbuis wurde oan 'e binnenkant fan' e oerloopdoar pleatst.
3. It doarslot hat de test fan it Nasjonaal Elevator Ynspeksje Sintrum trochjûn en CE- en CU-TR-sertifikaasje krigen.
4. Tapasselike spanning fan doarslot: ≤ AC230V, ≤ DC110V.

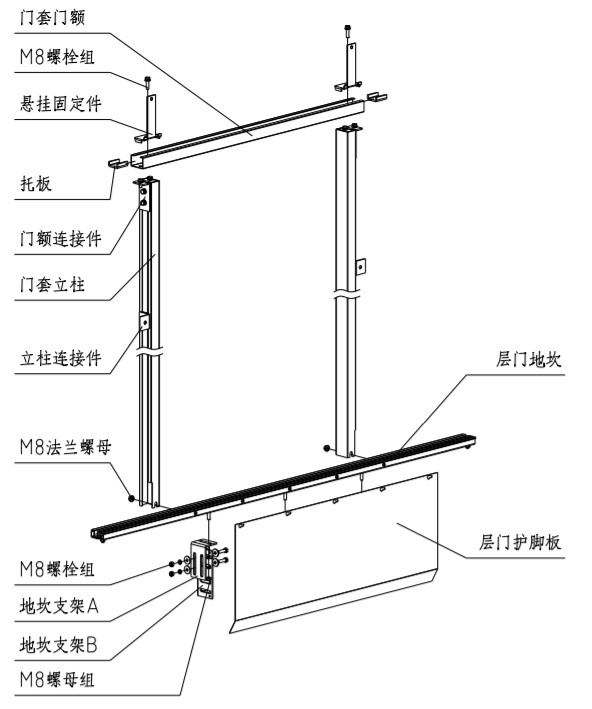

1. Ynstallearjen fan dorpel en doardeksel
1.1. Bepale de yn- en útgongsposysje fan 'e drompel neffens de grutte fan 'e liftschacht; oanpasse it sintrum fan 'e drompel sadat it itselde is as it sintrum fan 'e yngong en útgong, en markearje it sintrum fan 'e drompel; oanpasse it nivo fan 'e drompel sadat it minder is as 1/1000; Oerflak om te foarkommen dat wetter de liftschacht ynkomt.
1.2. Set de doardekselkolom en de doardekseldoar yninoar mei ferbiningsstikken, en ynstallearje de hingjende befestigingsdielen; set de doar op 'e drompel, pas de fertikale posysje fan 'e doardekselkolom oan om minder as 1/1000 te wêzen; it sintrum fan 'e doardeksel is oerienkommen mei it sintrum fan 'e yngong- en útgongen. De mjitting fan it sintrummark fan 'e drompel; de grutte fan it ûnderste foarholleflak fan 'e doardeksel en it boppeste flak fan 'e drompel is de netto doarhichte. Nei't de oanpassing foltôge is, draaie de M8 flensmoer fêst. Nei it oanpassen fan 'e grutte, befestigje de kolomferbining oan 'e muorre.
1.3. Befestigje de teanbeskerming fan 'e oerloopdoar oan 'e drompel.

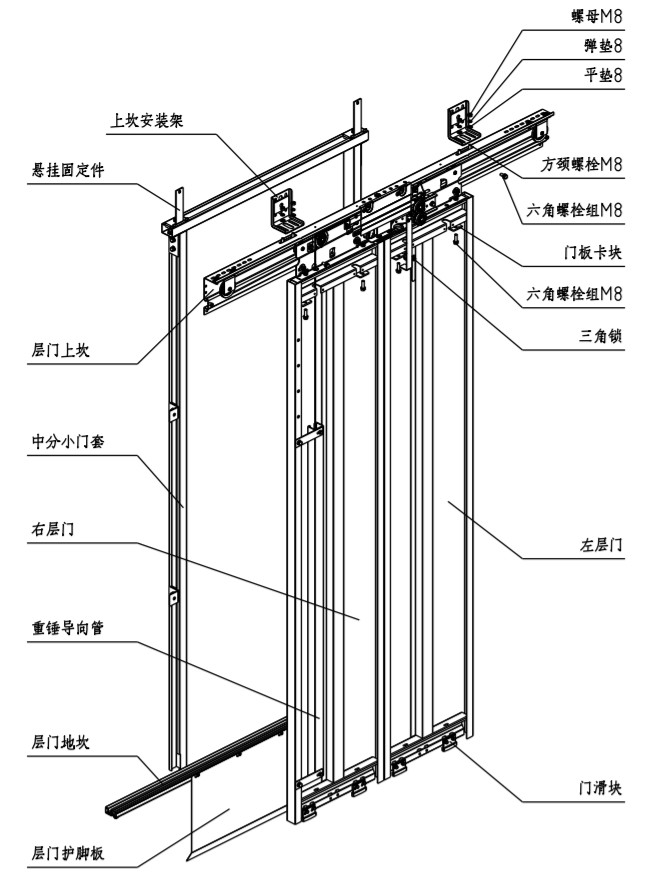

2. Ynstallearjen fan it apparaat foar de lâningsdoar

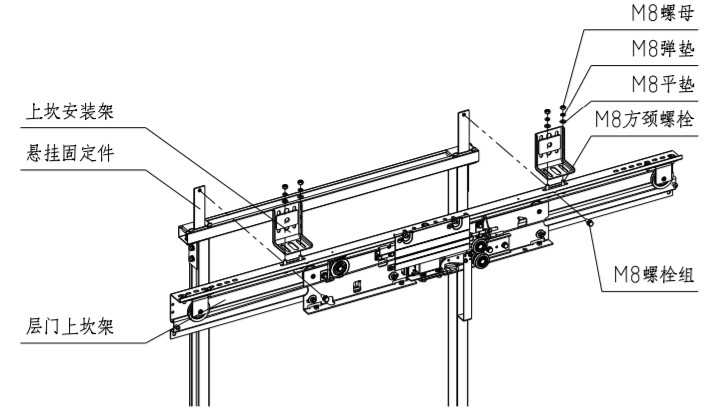

2.1. Rjochtsje it boppeste drompelframe fan 'e oerloopdoar út mei de weerhaak oan 'e ûnderkant fan it ophingingsbefestigingsdiel, en befestigje it boppeste drompelframe en it ophingingsbefestigingsdiel fan 'e oerloopdoar mei de M8*20 boutgroep.
2.2. Befestigje it boppeste drompelframe oan 'e muorre fan 'e liftschacht mei útwreidingsbouten of trochmuorrebouten. It boppeste drompelframe en de boppeste drompel fan 'e oerloopdoar binne ferbûn mei M8 fjouwerkante halsbouten.
2.3. Pas de boppeste drompel fan 'e oerloopdoar links en rjochts oan, sadat it sintrum fan 'e doar iepen giet en it sintrum fan 'e yngong en útgong gelyk is.
2.4. Pas de fertikale posysje fan 'e flier fan it platfoarmdoarapparaat oan. Pas de fertikale posysje fan 'e flier fan it platfoarmdoarapparaat oan op ±0,5 mm troch in fertikale line te lizzen of de kardoardrempel as referinsje te nimmen.
2.5 Nei it besjen fan 'e wichtichste parameters fan' e ynstallaasje fan it doarpsframe op 'e folgjende flierdoarren, draaie jo alle ynstallaasjebouten oan:

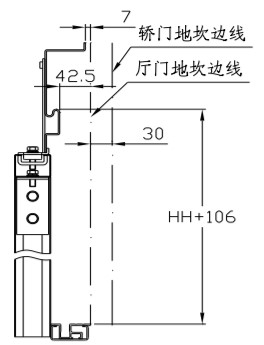

Hichte fan it boppeste drompelframe fan 'e oerloopdoar: de ôfstân tusken it boppeflak fan 'e gidsrail fan it boppeste drompelframe fan 'e oerloopdoar en de drompel fan 'e oerloopdoar is HH+106mm;
It sintrum fan it boppeste drompelframe fan 'e oerloopdoar: de ôfwiking tusken it sintrum fan it boppeste drompelframe fan 'e oerloopdoar en it sintrum fan 'e yngong en útgong is ± 1 mm;
De ôfstân tusken de boppeste drompelgidsrail fan 'e oerloopdoar en de drompel fan 'e autodoar: de ôfstân tusken de boppeste drompelgidsrail fan 'e oerloopdoar en de drompel fan 'e oerloopdoar is 42,5 mm, en de ôfstân fan 'e drompel fan 'e autodoar is 72,5 mm.
Hichte fan it boppeste drompelframe fan 'e oerloopdoar: de ôfstân tusken it boppeflak fan 'e gidsrail fan it boppeste drompelframe fan 'e oerloopdoar en de drompel fan 'e oerloopdoar is HH+106mm;
It sintrum fan it boppeste drompelframe fan 'e oerloopdoar: de ôfwiking tusken it sintrum fan it boppeste drompelframe fan 'e oerloopdoar en it sintrum fan 'e yngong en útgong is ± 1 mm;
De ôfstân tusken de boppeste drompelgidsrail fan 'e oerloopdoar en de drompel fan 'e autodoar: de ôfstân tusken de boppeste drompelgidsrail fan 'e oerloopdoar en de drompel fan 'e oerloopdoar is 42,5 mm, en de ôfstân fan 'e drompel fan 'e autodoar is 72,5 mm.
