Liftgidsrail foar lift

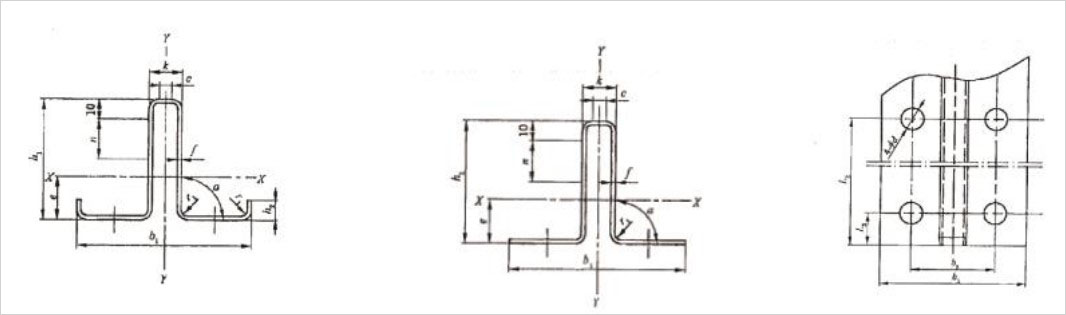

| Model | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |
| Model | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Bearbeitte liftgidsrail
2. Kâld lutsen liftgidsrail
3. Oanpaste liftgidsrail
4. Holle liftgidsrail
5. Kâldlutsen fiskplaten foar liftgidsrails, masjinearre fiskplaten foar liftgidsrails, fiskplaten mei spesjale dikte, fiskplaten mei T-seksje, smeide klips, skuifklemmen, skuifklips, T-klips.
6. Standert: ISO 7465.
7. Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Ferpakking: Us gidsrails wurde ynpakt yn bondels, mei beskermjende omslagen oan beide úteinen, en elke bondel is ynpakt mei plestik platen. Wy kinne ek ynpakke neffens jo easken.
9. Wy kinne merkgidsrails leverje lykas MARAZZI, ensfh.
De liftgidsrail is in feilich spoar foar de lift om op en del te gean yn 'e liftschacht, wêrtroch't de kooi en it tsjingewicht derlangs op en del bewege. De gidsrail ferbynt de plaat en de gidsrailbeugel mei de liftschachtwand om begelieding te jaan oan 'e liftkooi en it tsjingewicht. De stipefunksje fan 'e feilichheidsremklauw by it remmen is in wichtich ûnderdiel fan it liftsysteem. De gidsrail dy't faak brûkt wurdt yn liften is in "T"-foarmige gidsrail. Eigenskippen lykas sterke styfheid, hege betrouberens, feiligens en lege kosten. It flak fan 'e gidsrail moat glêd wêze, sûnder dúdlike ûneven oerflakken. Om't de gidsrail de pendelrail is fan 'e gidsskuon en feilichheidsapparatuer op 'e liftkooi, moat de romte garandearre wurde by de ynstallaasje. Tagelyk moat de gidsrail de ferantwurdlikens drage om de lift te stopjen as de lift in ûngelok mei te hege snelheid hat, sadat de styfheid net negearre wurde kin.
Liftgidsrails binne ferdield yn: solide gidsrails en holle gidsrails foar tsjingewicht.
De solide gidsrail is in masjinearre gidsrail, dy't foarme wurdt troch it masjinearjen fan it gidsoerflak en it ferbinen fan dielen fan it gidsrailprofyl. It doel is om begelieding te jaan foar de wurking fan 'e liftkooi tidens de wurking fan' e lift. De lytse solide gidsrail wurdt ek brûkt foar tsjingewichtbegelieding. D'r binne in protte spesifikaasjes foar solide gidsrails neffens de breedte fan 'e gidsrailflier, dy't kinne wurde ferdield yn T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, ensfh.

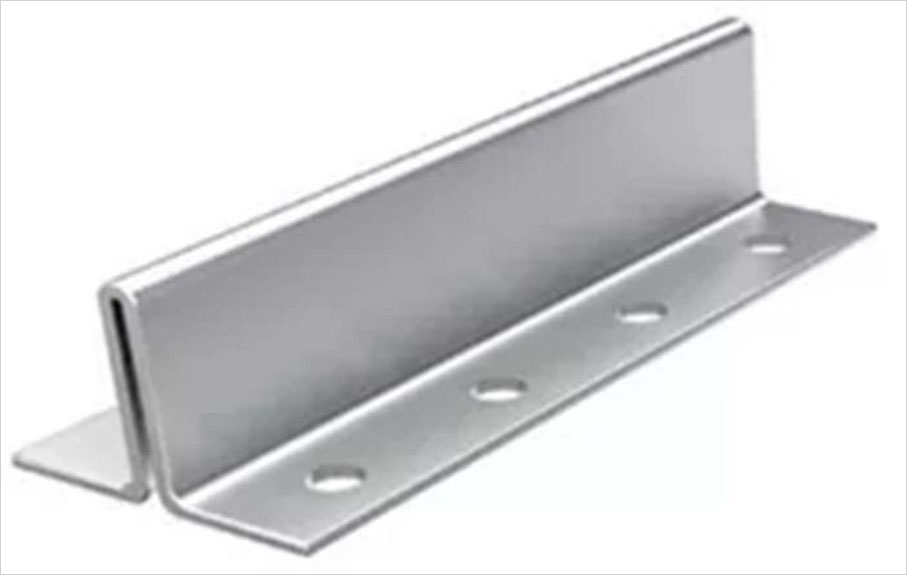

Holle gidsrails foar tsjingewicht binne kâldfoarme rôljende gidsrails mei in dikte fan 2,75 mm en 3,0 mm. Se wurde kâldfoarme fan oprolde platen troch middel fan multi-pass mallen. Se wurde benammen brûkt om begelieding te jaan oan it tsjingewicht tidens de liftoperaasje. Holle gidsrails kinne wurde ferdield yn rjochte kanten en flenzen kanten neffens de foarm fan it einflak fan 'e gidsrail, nammentlik TK5 en TK5A.
