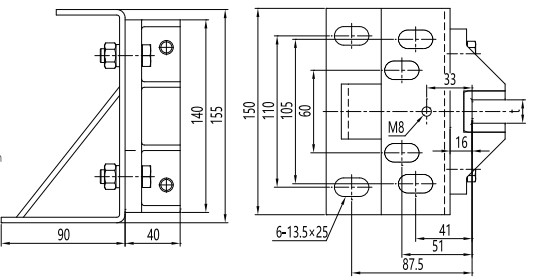

Glideskuon foar passazjiersliften THY-GS-310G
Rated snelheid: ≤1.75m/s
Oerienkomme mei de gidsrail: 10,16.4

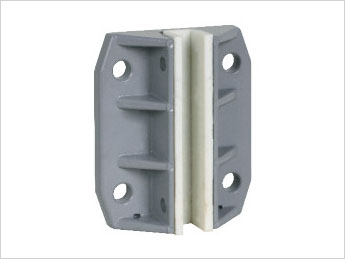

De THY-GS-310G gidsskuon is in gidsapparaat dat direkt tusken de gidsrail fan 'e lift en de wein of it tsjingewicht kin glide. It kin de wein of it tsjingewicht op 'e gidsrail stabilisearje, sadat it allinich omheech en omleech kin glide om te foarkommen dat de wein of it tsjingewicht skean wurdt of swaait tidens operaasje. In oaljebeker kin op it boppeste diel fan 'e gidsskuon ynstalleare wurde om de wriuwing tusken de skuonbekleding en de gidsrail te ferminderjen. As de gidsskuon brûkt wurde, is ien lift foarsjoen fan 8 stikken, en it tsjingewicht fan 'e wein is elk 4 stikken, en se wurde op 'e boppe- en ûnderkant fan 'e wein of it tsjingewicht ynstalleare. De gidsskuon bestiet út in skuonbekleding, in basis en in skuonlichem. De skuonsitting is foarsjoen fan ûnderste fersterkingsribben om de sterkte fan gebrûk te garandearjen. Algemien fan tapassing op liften mei in liftsnelheid ≤ 1.75m/s. Oerienkommende railbreedte 10mm en 16mm. De fêste glide gidsskuon moat oer it algemien brûkt wurde mei de oaljebeker en wurdt tapast op it tsjingewichtframe.
1. Nei't de boppeste en ûnderste geleideskuon op har plak ynstalleare binne, moatte se op deselde fertikale line wêze sûnder skea of ferdraaiing. Soargje derfoar dat de boppeste en ûnderste geleideskuon yn in line binne yn it sintrum fan 'e feilichheidsbek.
2. Nei't de gidsskuon ynstalleare is, moat de lofter- en rjochterôfstân tusken de gidsrail en de skuonfoering gelyk wêze oan 0,5 ~ 2 mm, en de ôfstân tusken de skuonfoering en it boppeste oerflak fan 'e gidsrail moat 0,5 ~ 2 mm wêze.
